Re: Construction d'un 3 voies Hi End 100db

Postby quebec » Wed Jul 04, 2018 2:24 pm

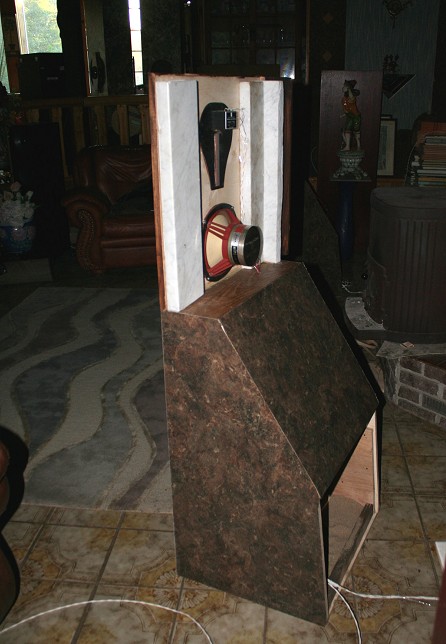

photo arrière .... tel que demander
... le centre communautaire est a 22 km de chez moi pour le wi-fi , je peut y aller lorsque je vais faire mon épicerie a Lachute .

Sur celui-ci , j'ai laissé une partie du dos ouvert .... pour voir la différence

On voit aussi les murs latéraux qui sont loin .

J'ai eu l'occasion d'acheter un ampli Sony série ES au marché aux puces vendredi pour seulement $20. Ça tombe bien , car les HP Kef qui sont sur les cotés , sont bien plus proche que ceux d'en avant . Sur cet ampli ( GX59ES ) il y a des fonctions surround et aussi un contrôle sur le delay , je vais pouvoir retarder le signal sur les Kef .... good !


Un coaxial pour l'ancien néobaffle plan ( pas de parois qui peut ramener l'onde vers l'arrière du Beta , les deux extrémités complètement ouvert ) . Fane Studio 12 G avec un mid chinois de 5po . La basse est très marquée car le Fane a 4 a 5 db de plus que le mid , je l'ai filtré a un octave plus bas que le mid par un self seulement .... 600 hz pour le mid ...... très bon pour le populaire , une basse qui a du punch !

https://i51.servimg.com/u/f51/16/96/37/97/1coax10.jpg
Wagner ..... La musique commence là où s'arrête le pouvoir des mots
quebec

Posts: 637
Joined: Mon Jan 20, 2014 7:54 am

Re: Construction d'un 3 voies Hi End 100db

Postby quebec » Wed Jul 11, 2018 1:22 pm

Bonjour Les BLEUS :)

Bonne chance

Voici un 3 voies avec des composants d`aujourd’hui .... aussi au tour de 100 db

Le 38 cm ..... il n`y a rien d`écrit dessus , mais il y a l`air d`avoir un Qts pour un baffle plan . membrane semi rigide

Le mid ; le Chinois BS6 . il est entre les HP rigides d`aujourd’hui et les membranes légères .... pas pire pour le prix , en plus en étant en 3 voies il n`y a pas l`inconvénient des forts mouvements de la basse .

Le tweeter ; le Fane de 1 po ( CD131 ) ..... c`est celui qui a les meilleurs aigus parmi ceux que j`ai comme ch. de compression

filtre ; 300 et 3000 Hz . La chambre de compression est filtré en double pente , soit un condensateur( 2.2 uF ) pour ajuster le niveau a l`oreille ( l`avantage d`être d`un certain âge ;) ) et un self a 1500 Hz pour limiter les basses et le médium , de cette façon il éclaircie les aigus qui sont parmi le mid ...... c`est mieux ainsi !


C`est un recyclage d`un vieux baffle plan .... parmi les premiers que j`avait fait dans le temps

https://i51.servimg.com/u/f51/16/96/37/97/2v42010.jpg
Wagner ..... La musique commence là où s'arrête le pouvoir des mots
quebec

Posts: 637
Joined: Mon Jan 20, 2014 7:54 am
